В 2017 году к нам обратилось предприятие НПО «Турботехника» с целью разработки отливок «КОРПУСОВ ТУРБИН» для двигателя автомобиля проекта «КОРТЕЖ» разработанного

ГНЦ РФ ФГУП «НАМИ» .

Для решения данной задачи наше предприятие заключило договор с НПО «Турботехника» на проведение комплекса работ с целью получения высококачественных отливок «КОРПУСОВ ТУРБИН» при использовании технологии ЛГМ (литья по газифицируемым моделям) .

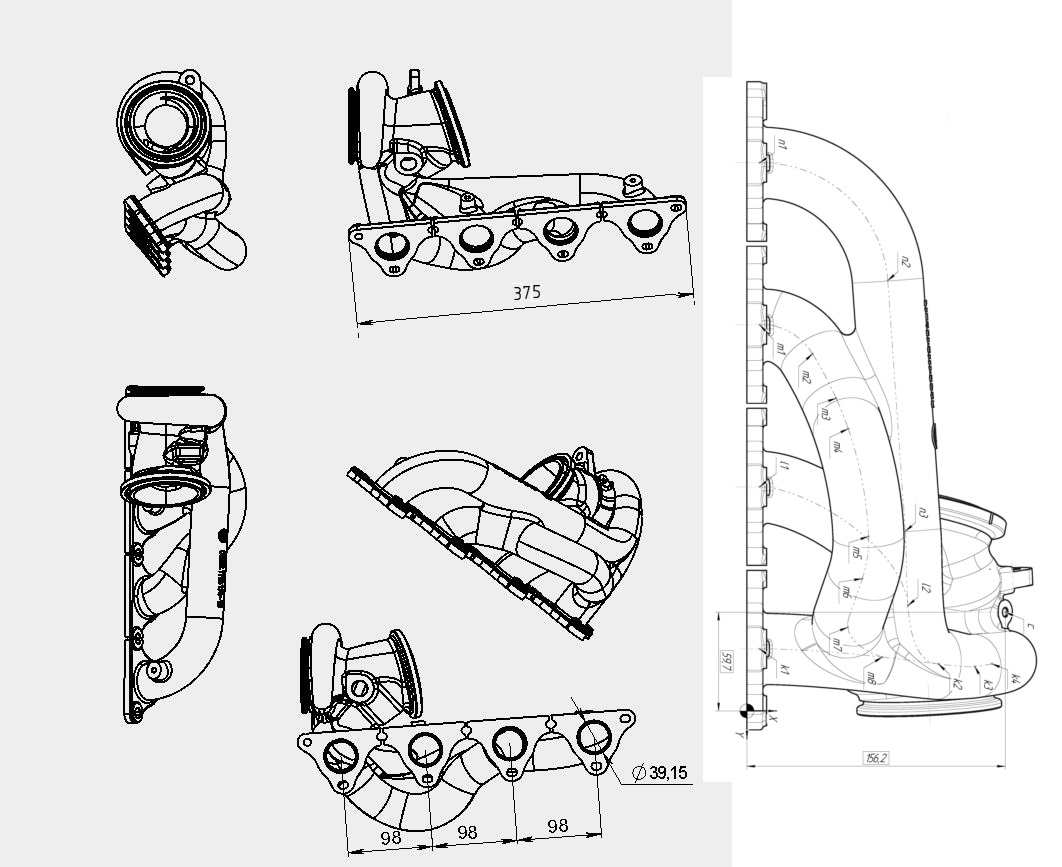

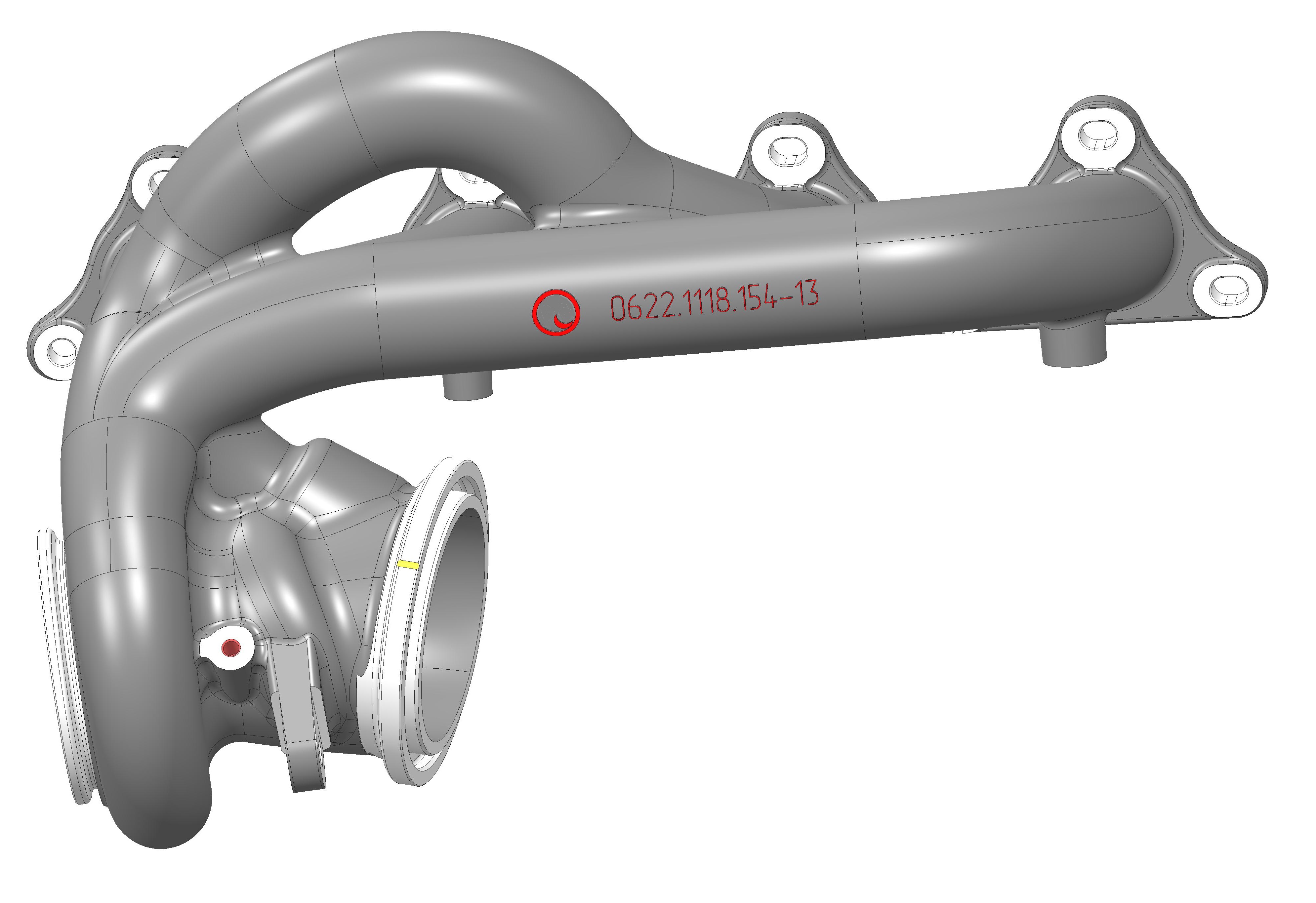

Первым этапом специалистами нашего предприятия проведено тщательнейшее моделирование средствами САПР в результате которого после анализа и доработок изделия получены необходимые результаты для дальнейшей успешной работы.

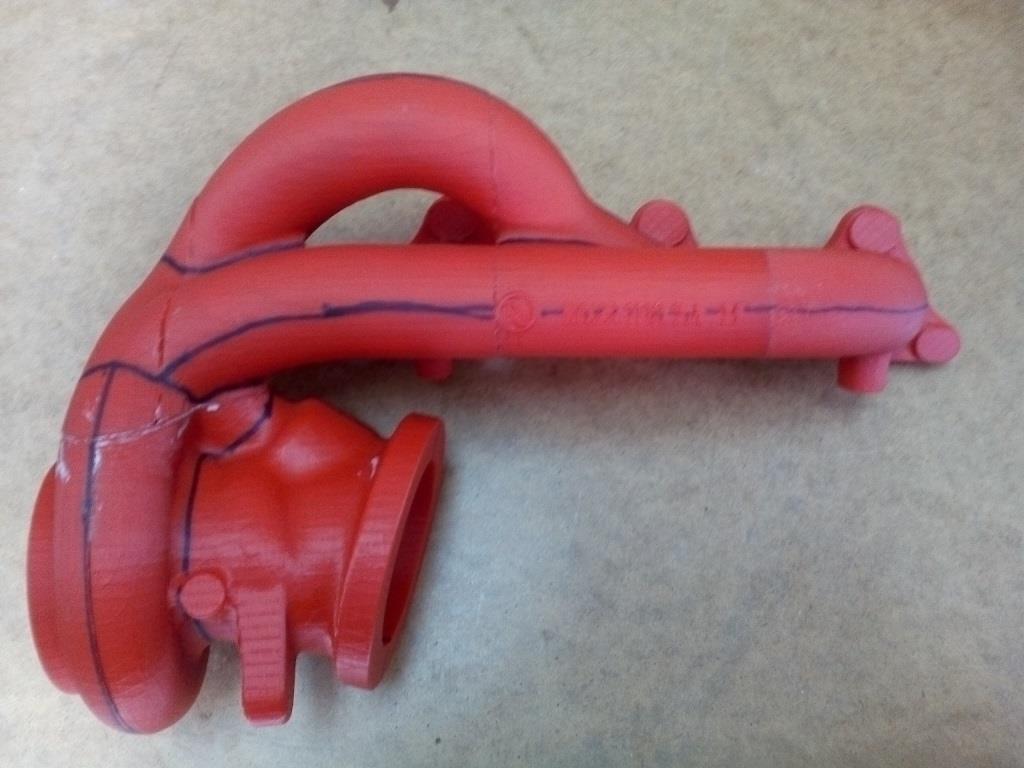

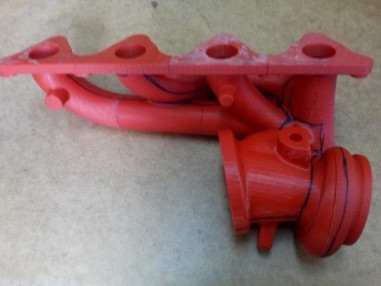

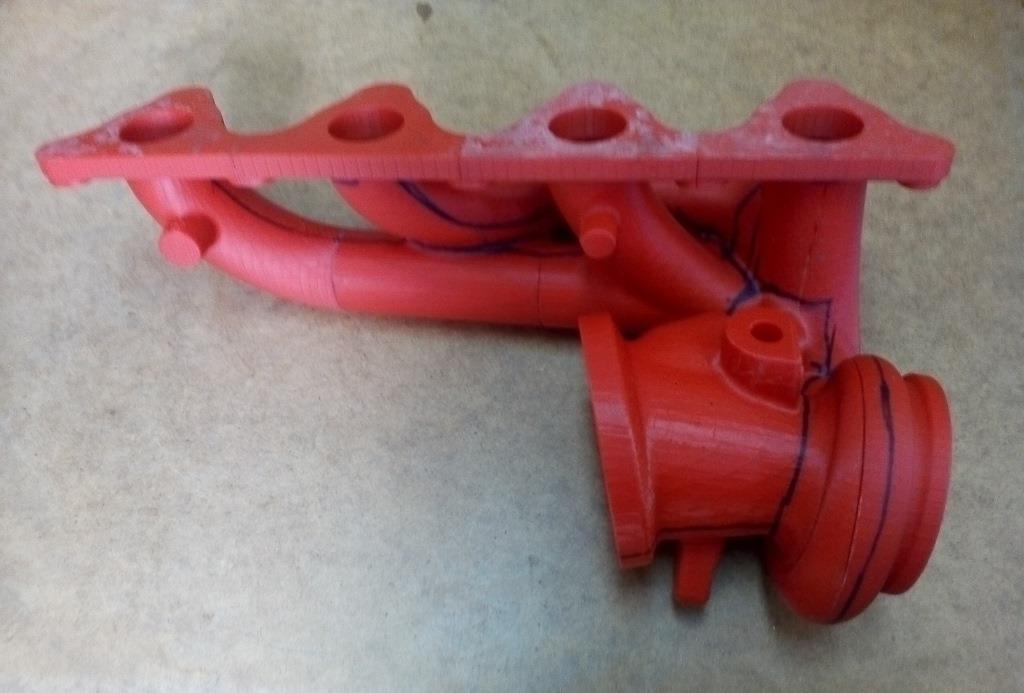

На этапе подготовки документации на изготовление прессформ для моделей нами были изготовлены прототипы «КОРПУСОВ ТУРБИН» на 3D принтере.

Прототипирование проектируемых изделий , как показала практика, существенно помогло в разработке оптимальной оснастки для изготовления моделей по технологии ЛГМ.

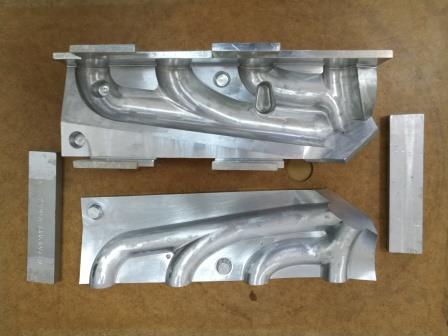

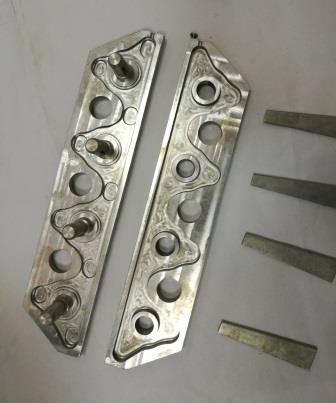

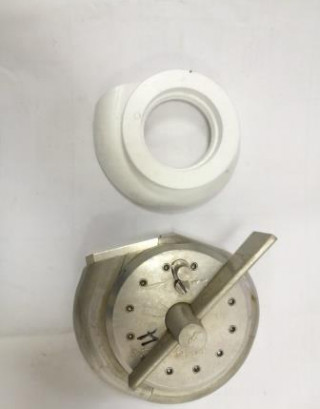

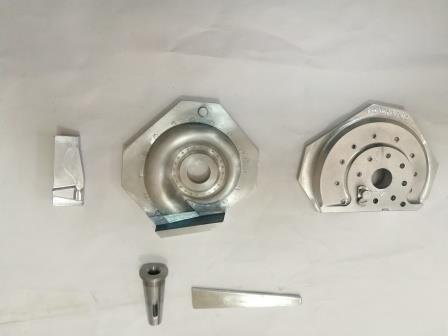

Изготовлены прессформы .

Для задувки в прессформы был применен сополимер STMMA 3 , подготовка (предвспенивание) которого производилось на нашем оборудовании с соблюдением технологического процесса.

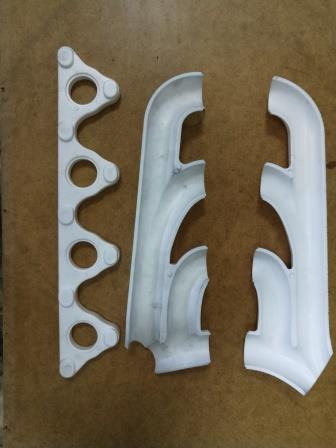

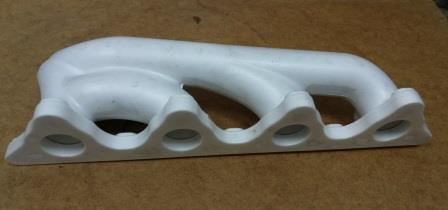

На этом же оборудовании получены и сами модели, качество которых указывало на правильно выполненные предыдущие этапы работ.

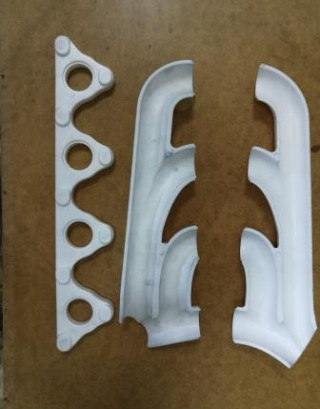

Для сборки моделей в единую конструкцию применялся термоклей и дополнительно в некоторых местах клей «Титан».

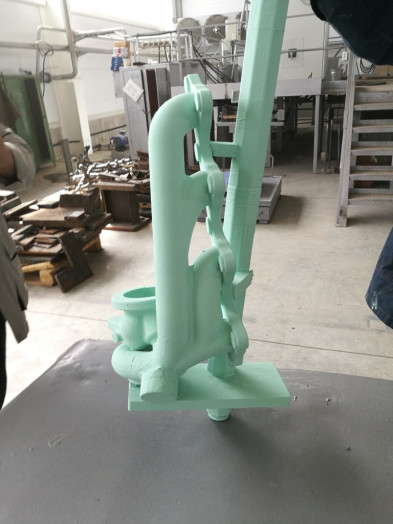

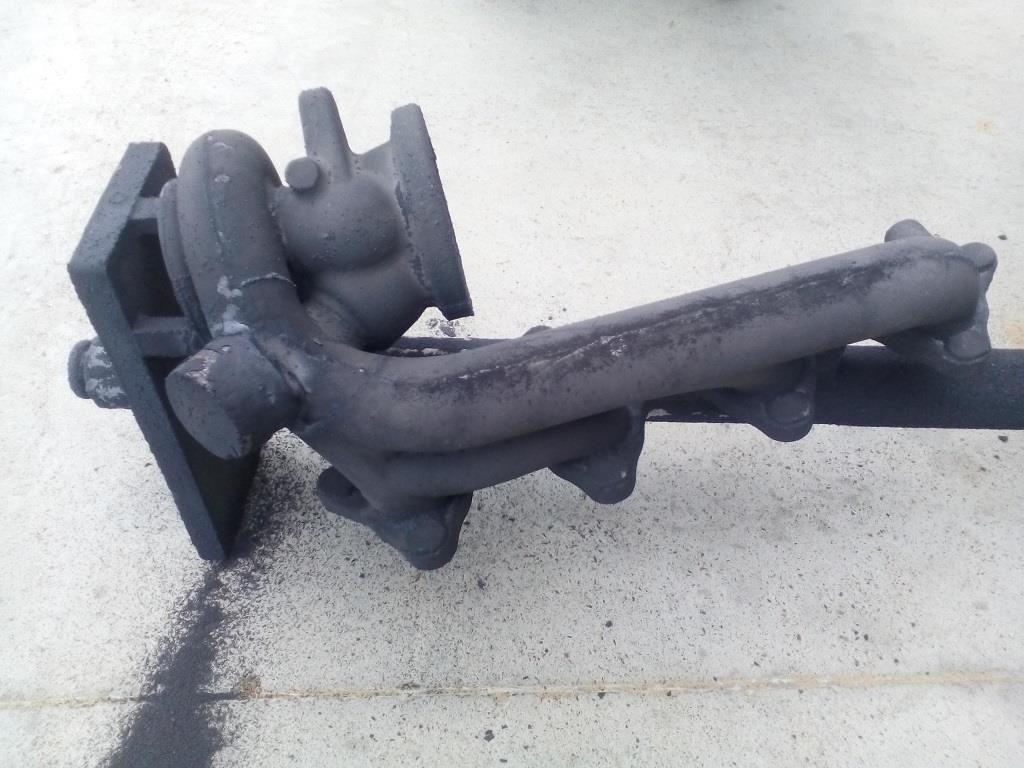

Следующим этапом подготовки модели к заливке является покраска антипригарным покрытием и сушка. Все эти операции так же проводились с использованием оборудования произведенного нашим предприятием.

Отработанные технологии позволяют с большой вероятностью качества получить исходную модель.

Готовые модели отправляются на автоматизированную формовочно-заливочную линию ЛГМ (МФЗЛ -16) , где производиться окончательная подготовка к заливке изделий .

Для заливки использовалась жаропрочная сталь с повышенным содержанием хрома и никеля марки : 1.4849 DN17465-1993.

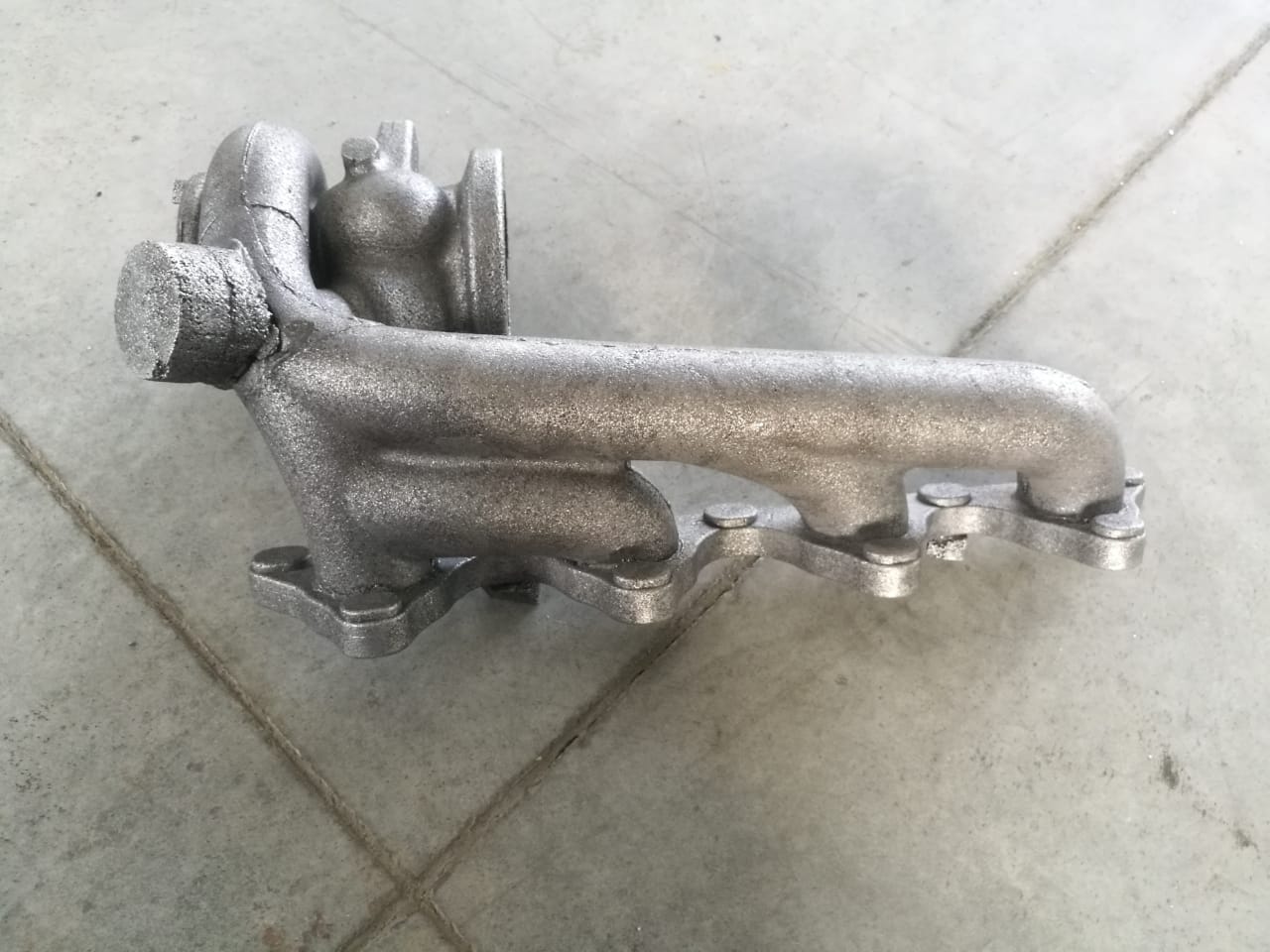

Отливки прошли обработку в дробомете и переданы заказчику.

Данная отливка была представлена на выставке ЛИТМАШ 2018 в рамках круглого стола по вопросам использования технологии ЛГМ в литейной промышленности.

                По мнению ведущих специалистов присутствовавших на выставке представленный образец является лучшим .
