Литейное оборудование Технико-коммерческое предложение на поставку охладителя песка марки ОП-10Технико-коммерческое предложение на поставку охладителя песка марки ОП-10
|
|
Охладитель песка марки ОП-10 изготавливается предприятием ООО «Симбирские печи», г. Ульяновск. Он предназначен для охлаждения горячего песка до приемлемых для формовки температур и его обеспыливания. Охлаждение песка происходит в «псевдоожиженном слое» путем контакта горячего песка с водо- охлаждаемыми ребристыми трубами. Для создания этого слоя в охладитель подается воздух от вентилятора, и его подача регулируется прибором замера потока воздуха. Выделяющаяся при охлаждении песка пыльная фракция, удаляется через пылеотвод, который должен быть подсоединен к вентиляционной системе с последующим осаждением пылевидной фракции на фильтрах. |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Таблица 7
|
№ п/п |
Наименование показателей |
Ед. изм. |
Значение |
|
1 |
2 |
3 |
4 |
|
1. |
Производительность |
т/ч |
до 10 |
|
2. |
Расход охлаждающей воды (оборотной) |
л./мин. |
768 |
|
3. |
Расход воздуха |
м3/час |
5400 |
|
4. |
Температура песка на входе, max. |
ͦ С |
300 |
|
5. |
Температура песка на выходе |
ͦ С |
32±5 |
|
6. |
Температура воды на входе |
ͦ С |
25 |
|
7. |
Температура воды на выходе |
ͦ С |
37 |
|
8. |
Максимальная электрическая мощность |
кВт. |
34 |
|
9. |
Длина |
мм |
2890 |
|
10. |
Ширина |
мм |
1490 |
|
11. |
Высота |
мм |
2277 |
|
12. |
Масса |
кг |
2860 |
В комплект поставки входит:
- охладитель ОП-10;
- насос высокого давления с коллектором подачи воздуха – 2 шт.;
- центробежный вентилятор для удаления пыли;
- датчик уровня песка – 2 шт.;
- датчик – манометр давления внутри камеры;
- датчики температуры песка;
- шкаф управления.

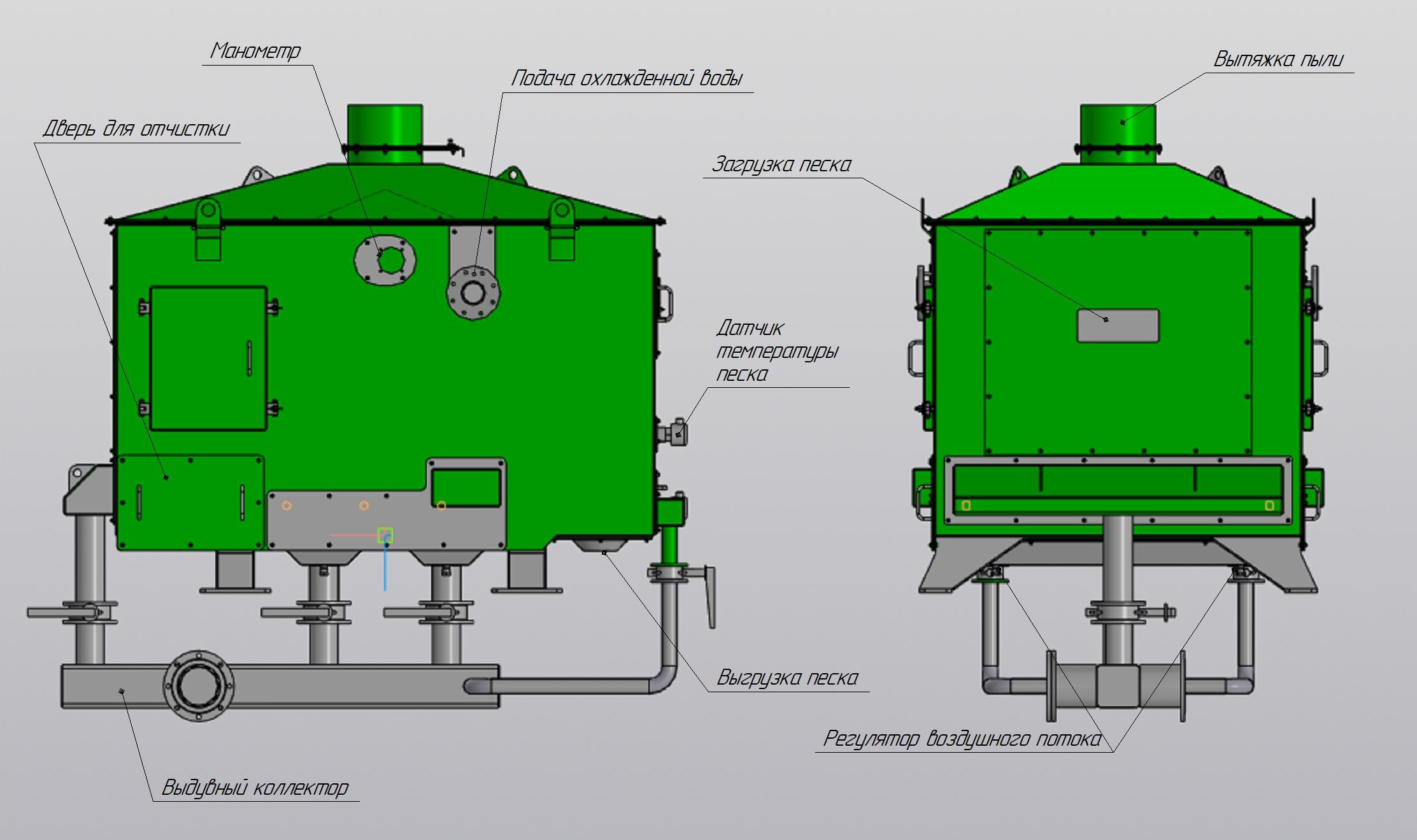

ПРИНЦИП РАБОТЫ ОХЛАДИТЕЛЯ
Горячий песок, поступающий в охладитель, проходя по специально определенной сложной траектории, обуславливаемой системой внутренних пластин‐перегородок, интенсивно перемешивается в струях псевдоожиженного слоя, что способствует эффективности передачи тепла от песка охлаждающим трубам. Одновременно происходит интенсивное удаление пылевидной фракций потоком воздуха с помощью всасывающего вентилятора. Воздушная заслонка обеспечивает контроль процесса удаления пылевидной фракции регенерируемого песка.
Блоки охлаждения с ребристыми радиаторами подключены через патрубки системы Манифольда в трубопроводную систему для циркуляции охлаждающей воды.
Выгрузка песка из ОП-10 происходит по сигналам датчиков уровня и его температуре.
ОП-10 может быть включен в систему пескооборота механизированных линий по технологиям ХТС и ЛГМ. Охладитель может работать с различными системами транспортировки песка: элеваторными, шнековыми, пневмо-камерными и вибрационными.
Входной и выходной коллекторы для песка могут быть изготовленными с конфигурацией, определённой заказчиком.
Охладитель устанавливается на специальную раму, в зависимости от требований заказчика по высоте входа и выхода песка.
Для транспортировки охладитель ОП-10 устанавливается на деревянную транспортную паллету и упаковывается полиэтиленовой пленкой.
Срок изготовления ОП-10 составляет 4-е месяца.
Стоимость комплекта оборудования «Охладитель песка ОП-10», составляет 2 288 000,00 руб. РФ, в том числе НДС 20%.
Контактное лицо: Котович Александр Вильевич
8 905-349-20-71
